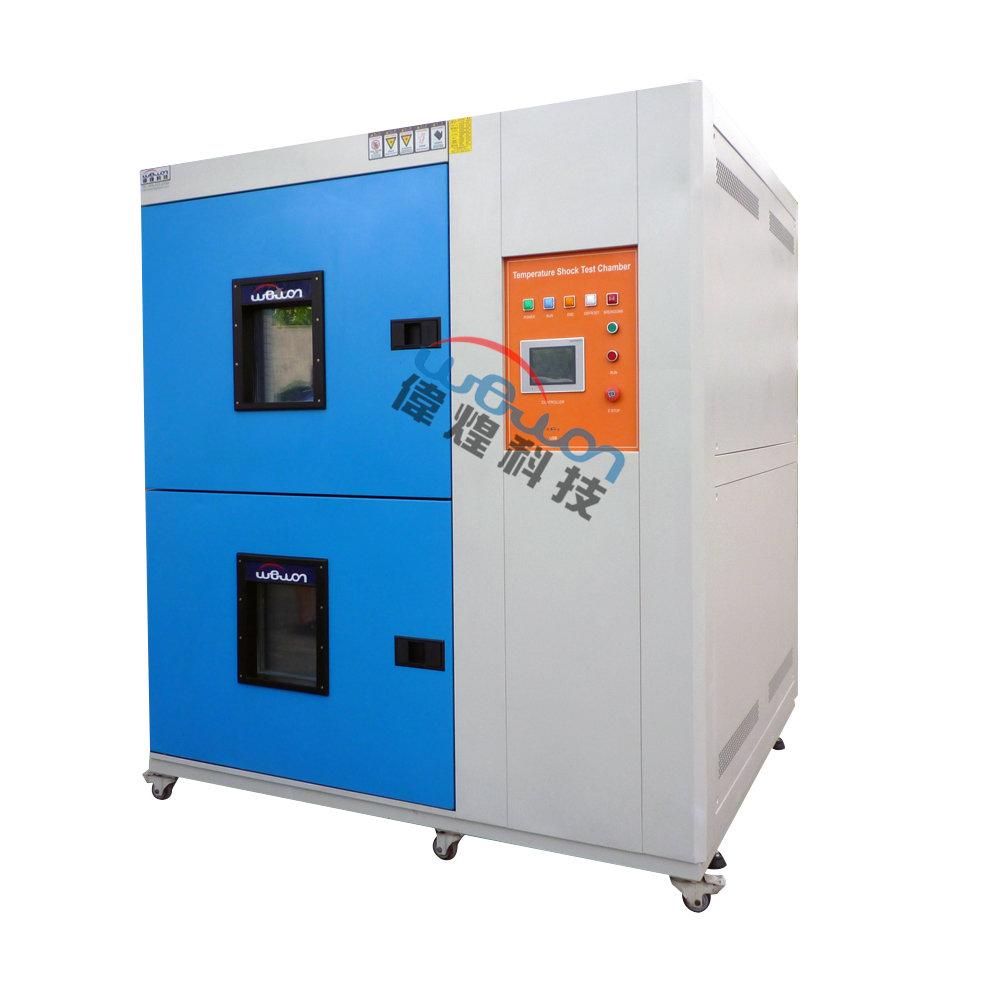

兩箱式冷熱沖擊試驗箱是一種用于模擬極端溫度突變環境的可靠性測試設備,主要用于考核材料、零部件或整機在高溫與低溫快速切換條件下的性能穩定性。其核心特點是將高溫箱和低溫箱獨立分隔,通過機械傳動裝置將樣品在兩箱之間快速轉移,實現瞬間溫度沖擊(如從 150℃驟降至 - 40℃),從而加速暴露產品因熱脹冷縮、材料應力不均等問題導致的缺陷(如裂紋、焊點脫落、密封失效等)。以下詳細介紹一下:
1. 工作原理
雙箱獨立控溫:
高溫箱:通過電加熱系統升溫,溫度范圍通常為 60~200℃(可定制更高溫度);
低溫箱:采用壓縮機 + 制冷劑(如 R404A、R23)制冷,溫度范圍通常為 - 70~0℃(部分設備可達 - 90℃)。
快速轉移沖擊:
通過氣動或電動升降裝置,在10~15 秒內將樣品從高溫箱轉移至低溫箱(或反之),使樣品表面溫度快速變化(溫度變化速率可達 10~40℃/min),模擬實際應用中突發的溫度劇變(如航天器進入太空或返回大氣層、汽車在極寒與高溫地區短途運輸)。
2. 關鍵結構
箱體設計:
采用三層結構:外層為冷軋鋼板噴塑(防銹耐沖擊),中間為聚氨酯發泡保溫層,內層為不銹鋼材質(耐高溫腐蝕);
高溫箱與低溫箱上下或左右分隔,中間設樣品艙門,通過密封圈確保氣密性。
溫度控制系統:
高溫箱:PID 智能溫控儀 + 固態繼電器,控溫精度 ±0.5℃;
低溫箱:壓縮機 + 二元復疊制冷系統(高溫級 + 低溫級壓縮機),配合蒸發器和冷凝器實現深冷,控溫精度 ±1℃。
樣品傳動系統:
采用導軌 + 托盤升降機構,電機驅動速度可調,配備限位開關和過載保護裝置;
托盤可承載樣品重量通常為 50~200kg(根據型號定制)。
安全保護:
超溫報警、壓縮機過載保護、相序保護、缺水保護(高溫箱加濕用水);
防爆泄壓裝置(針對易揮發樣品測試場景)。
