一、定義與用途

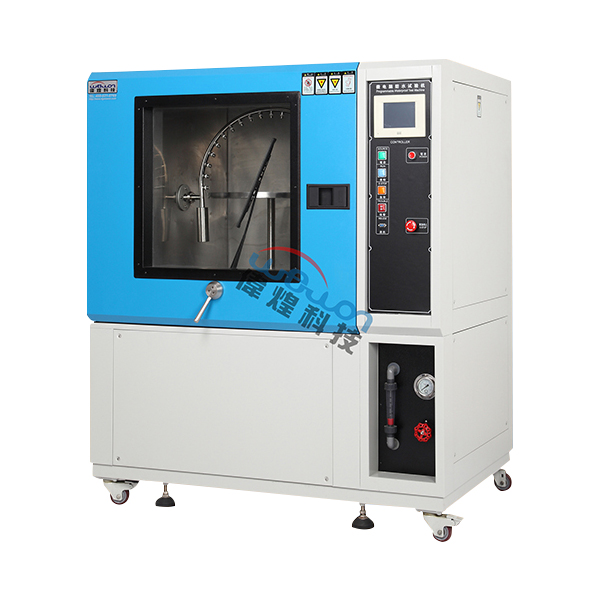

擺管淋雨試驗箱是一種用于模擬淋雨氣候環境的設備，主要用于測試電工電子產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下的物理以及其他相關性能。通過測試，可以判斷產品的性能是否能夠達到要求，以便供產品的設計、改進、檢定及出廠檢驗使用。
二、工作原理
擺管淋雨試驗箱的工作原理主要基于電機驅動。使用電機配合變頻器控制，通過減速器和機械傳動裝置，讓擺管按照設定的幅度和速度擺動。同時，工作臺也可以由電機帶動渦輪減速旋轉，從而達到所需的旋轉速度。
三、結構特點
擺管：擺管是試驗箱的核心部件，通過步進電機和PLC驅動減速器實現擺動。擺管的彎曲半徑根據試件的大小來確定。
工作臺：工作臺可以旋轉，以便在測試過程中使試件受到更均勻的淋雨效果。
噴嘴：噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，以使射出的水滴均勻、流量充足。
水道與貯水池：敞開式擺管淋雨須考慮排水問題，因此需配備相當容量的貯水池以供應試驗所需。
四、主要參數與功能
型號與尺寸：不同型號的擺管淋雨試驗箱具有不同的尺寸和參數，如LY-500型號的試驗箱，其外形尺寸可能為1070×1350×1850（具體尺寸可能因廠家和產品而異）。
驅動方式：采用PLC驅動步進電機，角度可以任意設置和顯示。
流量顯示：配備高精度有機玻璃轉子流量計，用于顯示流量。
觀察面：大面積可視化鋼化玻璃門，方便觀察測試狀況。
供水系統：包括儲水箱和增壓泵等部件，用于提供穩定的供水壓力。
控制系統：具有觸摸顯示屏，可以設置檢測時間、速率及噴淋角度等參數，并能自動控制系統正反面旋轉。
五、選購注意事項
明確測試需求：根據產品的防水等級和測試要求，選擇合適的擺管淋雨試驗箱型號和參數。
考察設備質量：注意檢查設備的制造工藝、材料選用以及零部件的質量等方面。
了解售后服務：選擇有良好售后服務的廠家或供應商，以便在使用過程中遇到問題時能夠及時得到解決。
